Korbdurchmesser
900 mm – 2500 mm
Nutzhöhe
700 mm – 1200 mm
Max. Beladegewicht
700 kg – 8000 kg
L-Serie bis 700 kg
Robuste, platzsparende Frontloader-Reinigungsanlagen für große Bauteile mit mittleren Gewichten. Durch den ausziehbaren Korb ist auch eine Bestückung per Kran möglich. Als Eintank- und Mehrtankausführung erhältlich.
CM-Serie bis 8000 kg
Reinigungsanlagen für großvolumige Teile mit hohen Gewichten. Durch eine Vielzahl an möglichen Varianten und Sonderzubehör wird die Anlage individuell auf die Kundenanforderungen zugeschnitten. Die CM-Serie ist als Eintank- und Mehrtankausführung erhältlich.
| L-Serie | L130 | L160 | L190 | L210 | L240 |
|---|---|---|---|---|---|
| Korbabmessungen | 900 x 900 mm | 1.100 x 1.100 mm | 1.300 x 1.300 mm | 1.500 x 1.500 mm | 1.800 x 1.800 mm |
| Nutzhöhe | 700 mm | 800 mm | 900 mm | 1.000 mm | 1.000 mm |
| Max. Beladegewicht* | 700 kg | 700 kg | 700 kg | 700 kg | 700 kg |
| Tankinhalt** | 200 Liter | 320 Liter | 420 Liter | 550 Liter | 700 Liter |
| Spritzdruck*** | 4,3 bar | 4,3 bar | 4,3 bar | 4,7 bar | 4,7 bar |
| Gesamtleistung | 18 kW | 27 kW | 38,5 kW | 38,5 kW | 45 kW |
| Abmessungen mm B x T x H | 1.850 x 2.550 x 2.200 | 2.050 x 2.800 x 2.300 | 2.300 x 3.050 x 2.400 | 2.500 x 3.715 x 3.355 | 2.810 x 4.325 x 3.355 |

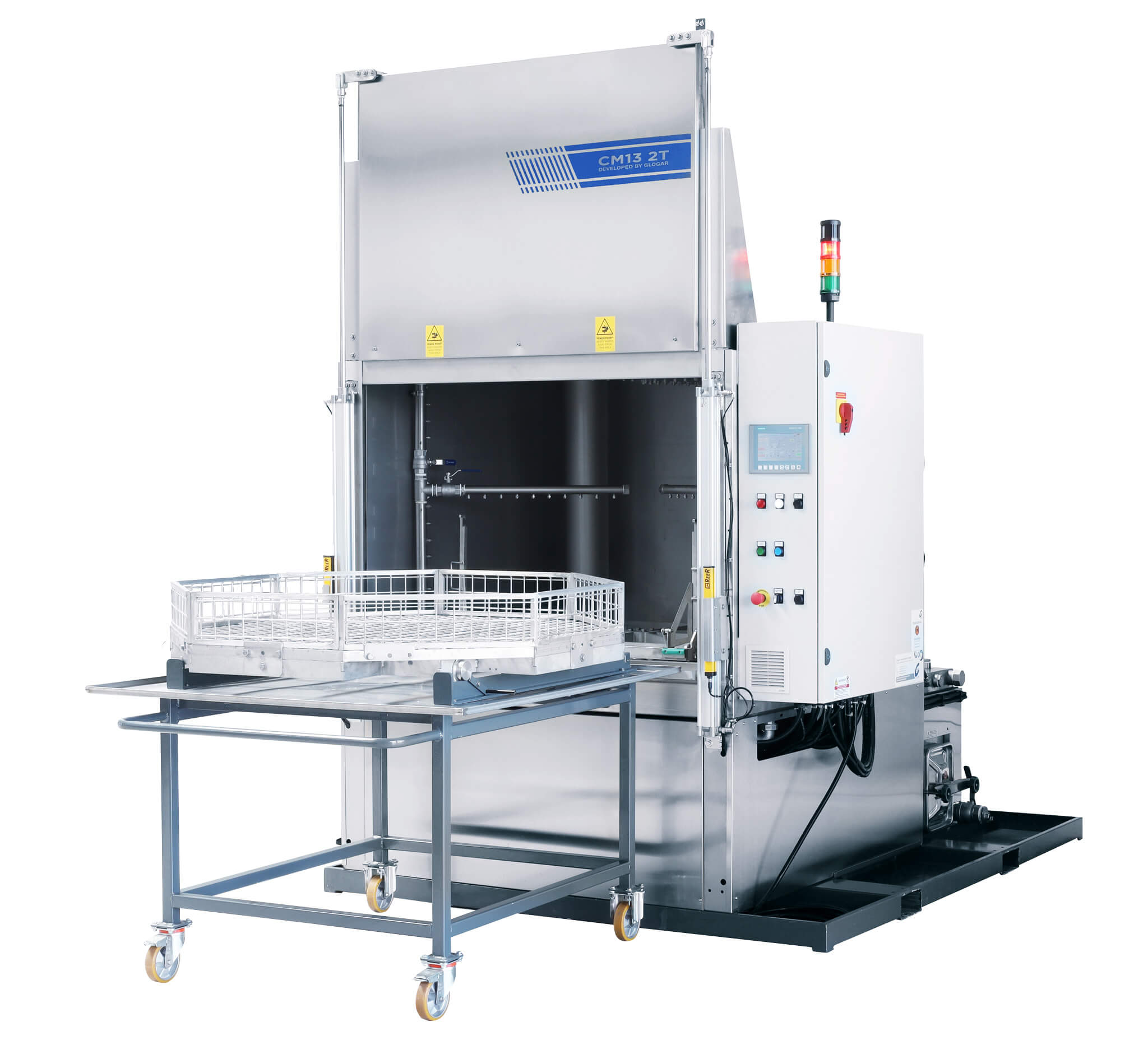

| CM-Serie | CM10 | CM13 | CM16 | CM19 | CM22 |
|---|---|---|---|---|---|
| Nutzlänge | 1.060 mm | 1.385 mm | 1.695 mm | 2.020 mm | 2.515 mm |
| Nutzhöhe | 700 mm | 800 mm | 900 mm | 1.200 mm | 1.200 mm |
| Beladegewicht* | 800 kg | 1.000 kg | 1.000 kg | 1.000 kg | 1.000 kg |
| Tankinhalt** | 280 Liter | 430 Liter | 600 Liter | 750 Liter | 1.000 Liter |
| Spritzdruck*** | 4 bar | 4 bar | 5 bar | 5 bar | 5 bar |
| Gesamtleistung | 18 kW | 24 kW | 30 kW | 37 kW | 68 kW |
| Abmessungen mm B x T x H aussen | 1.620 x 3.420 x 2.800 | 1.950 x 4.050 x 3.000 | 2.270 x 4.670 x 3.200 | 2.570 x 5.300 x 3.800 | 2.937 x 6.550 x 2.854 |
| Abmessungen mm B x T x H innen | 1.620 x 2.220 x 2.800 | 1.950 x 2.550 x 3.000 | 2.270 x 2.890 x 3.200 | 2.570 x 3.200 x 3.800 | 2.937 x 3.570 x 2.854 |
* Höheres Beladegewicht auf Kundenwunsch möglich
** Diese Anlagen sind auf Wunsch auch als 2-Tank- oder 3-Tank-Anlage erhältlich.
*** Höherer Spritzdruck auf Kundenwunsch möglich
L-Serie
CM-Serie
Konfigurator
Standardausstattung
•
Dampfschwadenabsaugung mit Kondensatrückführung
Dampfschwadenabsaugung mit Kondensatrückführung
•
Isolierung der kompletten Anlage
Isolierung der kompletten Anlage
•
Niveauregulierung und automatische Frischwassernachfüllung
Niveauregulierung und automatische Frischwassernachfüllung
•
ausziehbarer Korb inkl. Zubringerwagen / Transportwagen
ausziehbarer Korb inkl. Zubringerwagen / Transportwagen
•
Revisionsluke seitlich an jedem Tank
Revisionsluke seitlich an jedem Tank
•

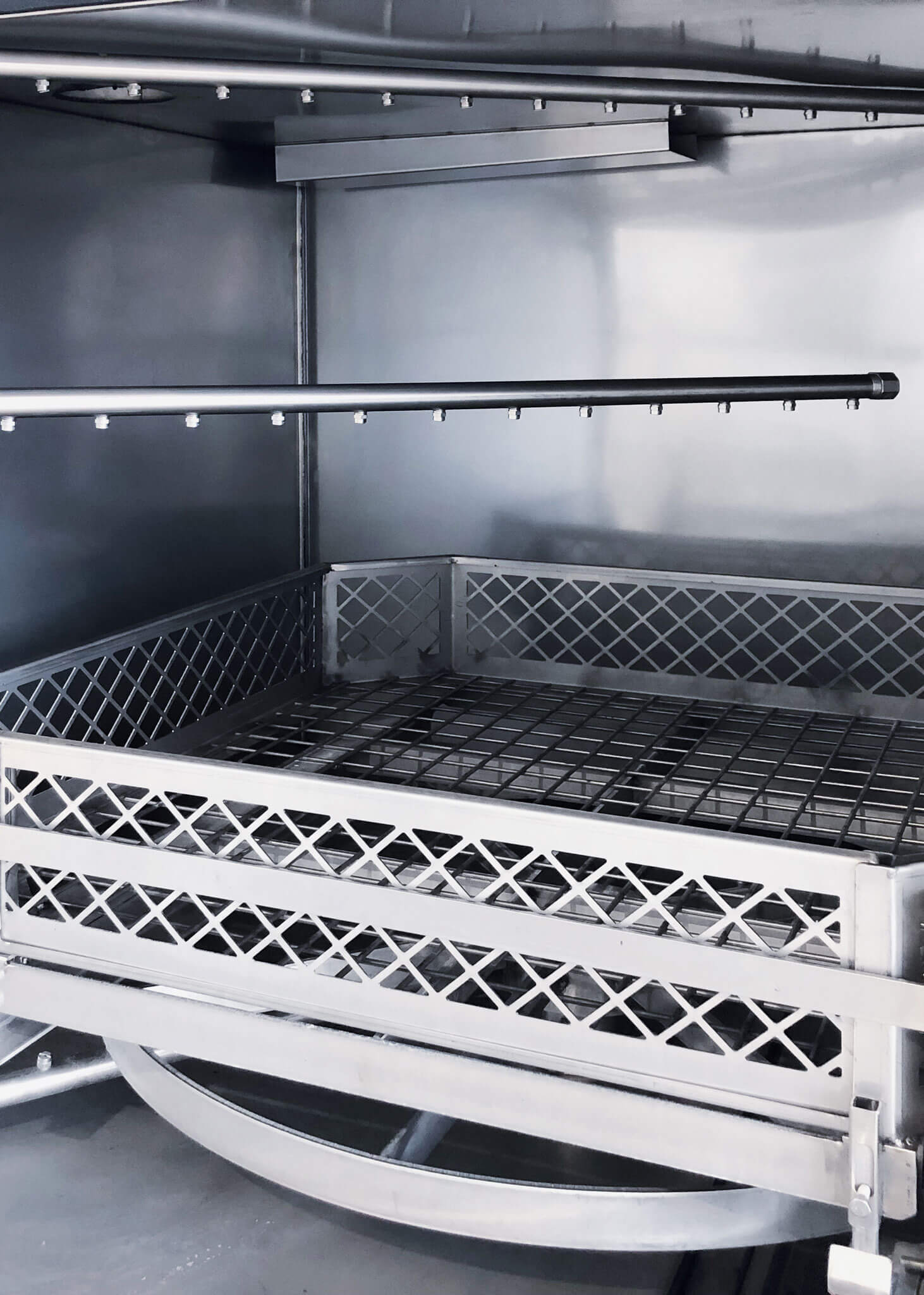

Spritzsystem mit Breitstrahldüsen aus Edelstahl
Spritzsystem mit Breitstrahldüsen aus Edelstahl
•
Hub- oder Klapptür (isoliert und komplett aus Edelstahl gefertigt)
Hub- oder Klapptür (isoliert und komplett aus Edelstahl gefertigt)
•
Elektrische Heizung, thermostatisch geregelt (bis 80°C)
Elektrische Heizung, thermostatisch geregelt (bis 80°C)
•
Edelstahl-Umwälzpumpe mit Gleitringdichtung
Edelstahl-Umwälzpumpe mit Gleitringdichtung
•
Elektromotorischer Korbantrieb mit Endlagenpositionierung
Elektromotorischer Korbantrieb mit Endlagenpositionierung
